Kamerával. Nagyítás: 40–600x. Háromszemlencsés fejrész sík akromatikus objektívekkel. Áteresztett fényes megvilágítás, fényforrás – 30 W-os halogénizzó. Köhler-világítás. Bertrand-lencsék és kompenzátorok

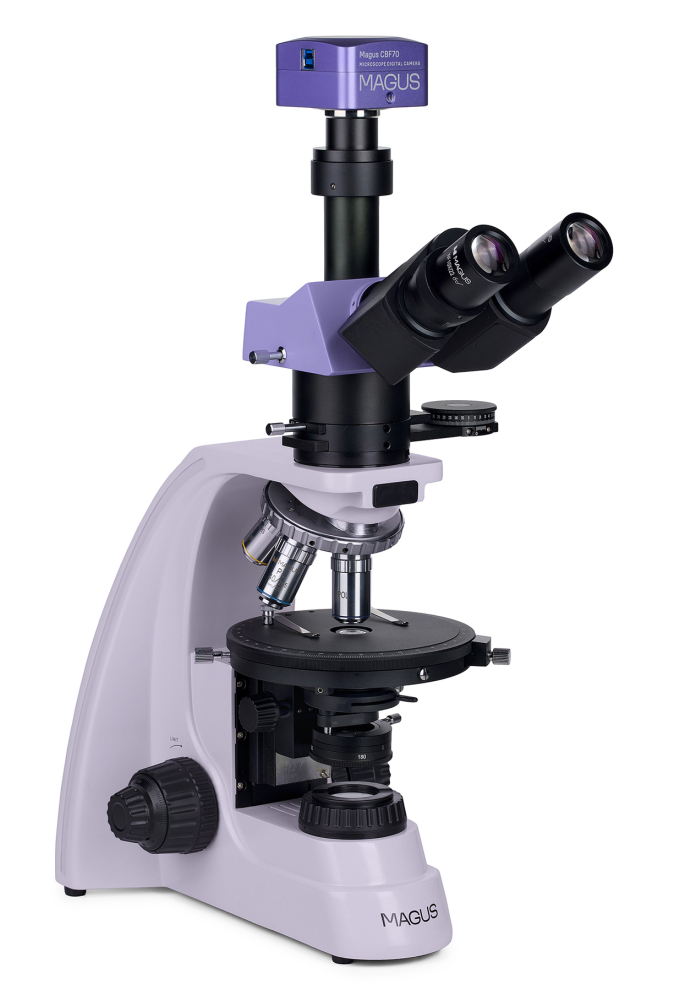

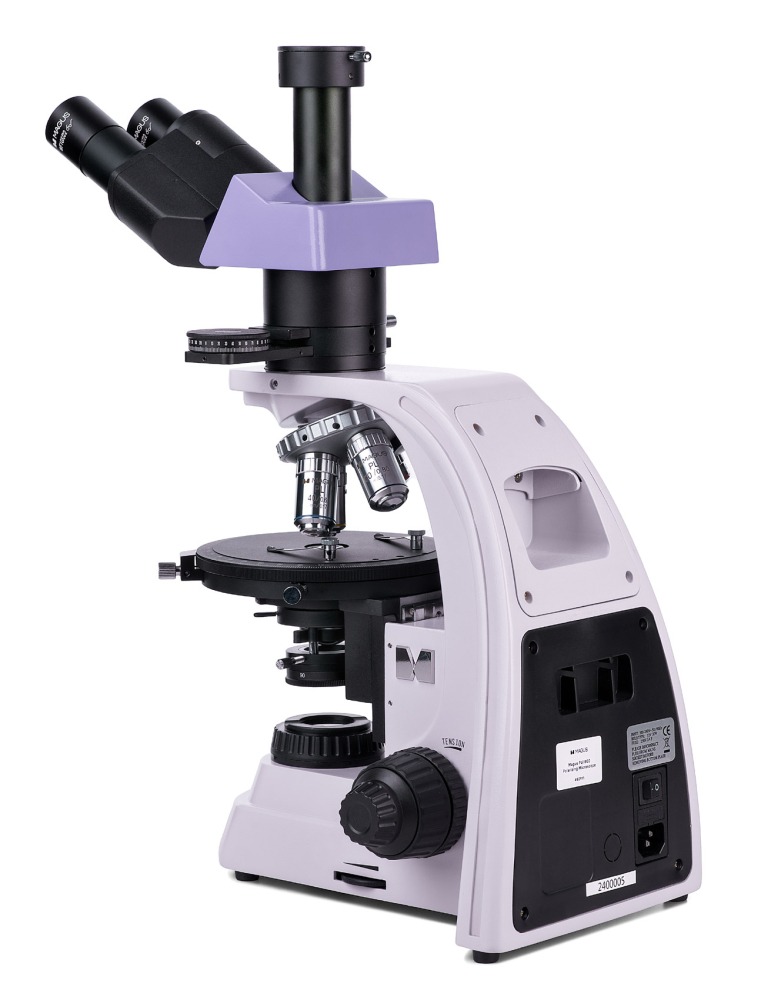

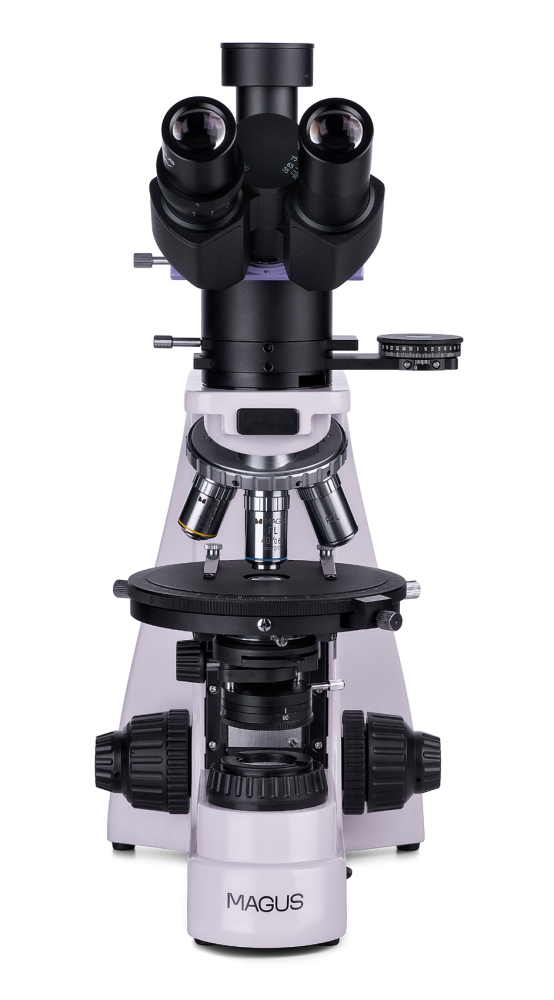

A MAGUS Pol 800 polarizáló mikroszkóp anizotróp tárgyak polarizált és közönséges áteső fényben történő tanulmányozására szolgál. A tanulmányozni kívánt tárgyak lehetnek biológiai és geológiai eredetűek, vagy polimerek. A mikroszkóp optikai elemei feszültségmentesek, azaz nem hoznak létre zavaró fénytöréseket. Tiszta, kontrasztos, autentikus képet alakítanak ki. A mikroszkóp funkciói a tudomány számos területén alkalmazhatók: az orvostudományban, a kriminalisztikában, az ásvány-, kőzet- és kristálytanban, stb.
Digitális kamera
A MAGUS CBF70 professzionális tudományos kamerát mikroszkóppal, valamint 4x, 10x, 20x és 40x objektívekkel való használatra tervezték. A készülék lehetővé teszi fényképek és videók készítését, bemutatók szervezését, képek megjelenítését külső képernyőn, valamint a vizsgált objektumok szög- és lineáris mérését (ahhoz, hogy ez a funkció megfelelően működjön, a szoftvert kalibrálni kell). A kamera világos látóterű módszerrel történő munkavégzéshez ajánlott.
A MAGUS CBF70 kamera öt képfelbontási és képkockasebesség móddal rendelkezik, így Ön könnyen megtalálhatja köztük az igényeinek leginkább megfelelőt: 5280x3954 képpont (17 képkocka/mp), 3952x3952 képpont (17 képkocka/mp), 2640x1976 képpont (56 képkocka/mp), 1760x1316 képpont (67 képkocka/mp) és 584x438 képpont (192 képkocka/mp).
A nagy felbontású módok ideálisak a fényképezéshez, hiszen lehetővé teszik a tiszta, élénk és nagyon részletes képek készítését. A megnövelt képkockasebességű módok segítenek akadásmentes és informatív videókat rögzíteni ugrások és késések nélkül, rögzíteni az objektum legkisebb mozgásait, valamint felismerhetőbbé tenni a gyorsan zajló folyamatokon szereplő személyek és tereptárgyak vonásait.
A torzításmentes, legjobb képminőség érdekében ajánlott 1x-es nagyítású adaptert használni.
A kamerában egy 4/3”-os, színes, háttérvilágításos SONY Exmor CMOS érzékelő található. A kép még gyenge fényviszonyok között is világos lesz. Az érzékelő nagyobb fizikai méretének hála a megjelenített színek mélyebbek, a kép pedig tisztább lesz.
Optikai elemek
A háromszemlencsés fejrészen egy háromszemes tubus található, a digitális kamera felszereléséhez. A berendezés vázán található kapcsoló használatával a fény teljes mértékben a szemlencsetubusra vagy a digitális kamerára irányítható. A szemlencsetubusok 30°-os dőlésszöge miatt a hosszabb ideig tartó megfigyelés is kényelmesebb, a nyakizmok nem fáradnak el. A mikroszkópon a bal tubus dioptriaállító gyűrűjének (amelyen a tubus elforog) optikája hozzáigazítható a használó egyedi látásához.
A revolverfejet úgy terveztük meg, hogy öt különböző objektívet lehessen egyszerre belehelyezni. Ebből négy megtalálható a csomagban. További objektívek a MAGUS tartozékválasztékából külön vásárolhatók meg. Az objektívek 0,17 mm vastagságú fedőlemezzel használhatók. A „megfigyelőtől távol eső” revolverfejnek köszönhetően az optikai útvonalba illesztett objektív a munka során tisztán látható, így a kutató kényelmesebben dolgozhat. A revolverfej hornyai középen helyezkednek el.
Megvilágítás
A fényforrás az objektum-tárgyasztal alatt helyezkedik el, vagyis a megfigyelés áteső fényben hajtható végre. A 30 W-os halogén izzó erős, de a szemet kímélő megvilágítást biztosít, ami az összes objektív esetében alkalmazható. A Köhler módszerrel beállított megvilágítás eredményeképpen erősebb kontrasztot és jobb képminőséget kapunk.
A mikroszkóp polarizálóval és az analizátorral van felszerelve. Polarizált fényben történő munkához az analizátor az optikai útvonalon helyezkedik el. A polarizációs szöget a polarizáló és az analizáló egymáshoz képest történő elforgatásával lehet módosítani. A mikroszkópon a Bertrand-lencséket egy középső szerelvény tartja, és ezen a szerelvényen találhatók a kompenzátorok hornyai is. A kompenzátorok az alacsony kettős törésű minták kontrasztján javítanak. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
Tárgyasztal és fókuszáló mechanizmus
A mikroszkóp tárgyasztala elforog, és ez lehetővé teszi a fénytörés gyors megváltoztatását a mintánál, amikor polarizált fényben kell dolgozni. A mikroszkóp optikai tengelyéhez képest középen helyezkedik el a tárgyasztal, az elforgatási szög fokozatosan állítható be, a skálával pedig 0,1° pontossággal határozható meg a dőlésszög.
A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található. A durvafókusz beállításához a durvafókusz-állító retesz használható, valamint a kényelmes megfigyelés érdekében a durvafeszesség is állítható.
Tartozékok
A mikroszkóphoz további szemlencsék, objektívek, digitális kamerák és kalibrációs tárgylemezek vásárolhatók meg. Ezen tartozékokkal kibővíthetők a mikroszkópnak a kutatási területeken alkalmazható funkciói.
A mikroszkóp főbb jellemzői:
- Megfigyelések áteső fényben, világos látótérben, és polarizációs módszerrel
- A megvilágítást 30 W-os, „meleg” fényű halogén izzó adja, ami kellemes a szemnek
- A polarizációt elforgatható analizáló és polarizáló biztosítja. A középső szerelvény tartja a Bertrand-lencséket, és ezen találhatók a kompenzátor hornyai is
- A Köhler módszernek köszönhetően állítható a megvilágítás fényereje, emiatt jobban láthatók a kapott képek
- A háromszemlencsés tubusra digitális kamera is rögzíthető
- A végtelen sík-akromatikus objektív feszültségmentes. A revolverfej hornyai középen helyezkednek el
- A tárgyasztal elforgatható, van durva- és finomfókusz-állítási lehetőség is
- Kompatibilis az alábbi kiegészítő tartozékokkal: szemlencse, objektív, stb.
A kamera főbb jellemzői:
- Öt grafikai és képkockasebesség-beállítás: ezek között könnyen megtalálhatja az Önnek legmegfelelőbb módot
- Gyors adatátvitel az USB 3.0 interfésznek köszönhetően
- Nagyméretű SONY Exmor színes érzékelő, hogy a képek még gyenge fényviszonyok között is világosak és tiszták lehessenek
- „Gyors kezdés”: telepítse a mellékelt szoftvert, és a kamera már készen is áll a használatra
- A kamerakép külső képernyőn történő megjelenítésével megkönnyítheti a megfigyeléseit vagy bemutatót tarthat egy közönségnek
A készlet tartalma:
- MAGUS CBF70 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel
- Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm-es szemlencse hajszálkereszttel
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
- Mechanikus tárgyasztal-rögzítés
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555018515 |
| A csomag méretei (HxSzxM): | 43x27x63 cm |
| Szállítási súly | 15.1 kg |
| Elválasztójel | MAGUS Pol 800 polarizáló mikroszkóp |
| === Elválasztójel === | Mikroszkóp műszaki jellemzői |
| Típus | biológiai, fény/optikai, digitális |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | Siedentopf |
| Fej dőlésszöge | 30° |
| Nagyítás foka, x | 40 — 600 |
| Nagyítási tartomány | 200x—800x-os |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm; 10х/22 mm skálával (*opcionális: 10x/22 mm, hajszálkerettel, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek | végtelen síkú akromatikus, szemkímélő: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcionális: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olaj); PL 100x/0,8 (száraz)); 45 mm-es parfokális magasság, 0,17 mm vastag fedőlemezekkel való munkához készült |
| Forgó tárgylencsefoglalat | 5 objektívhez, középre állítható |
| Munkatávolság, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olaj)); 2,02 (100x (száraz)) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | Ø150 |
| Tárgyasztal | 360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival; nóniuszskála 0,1° pontosságú szögméréshez |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Kondenzor | NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás | halogén |
| Fényerősség-szabályozás | yes |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa | halogén lámpa: 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Polarizátor | 0°, 90°, 180°, 270° jelölése a skálán; 360°-ban forgatható |
| Közbenső cső | beépített analizátor 0–360°-os forgathatósággal; nóniuszskála 0,1° pontosságú szögméréshez; Bertrand-lencsék; rekesz a kompenzátorok beszereléséhez |
| Kompenzátor | λ kompenzátor; λ/4 kompenzátor; kvarc ék |
| Használat | laboratóriumi/orvosi |
| Fényforrás elhelyezkedése | alsó |
| Vizsgálati módszer | világos látótér, polarizáció |
| Tok/doboz/táska a készletben | porvédő |
| === Elválasztójel === | Digitális kamera |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 21 |
| Maximális felbontás, képpont | 5280x3954 |
| Érzékelő mérete | 4/3" (17,4x13,0 mm) |
| Képpont méret, μm | 3.3x3.3 |
| Fényérzékenység | 399 mV 1/30 mp-nél |
| Jel/zaj arány | 0,1 mV 1/30 mp-nél |
| Expozíciós idő | 0,1 ms – 15 mp-cel |
| Videófelvétel | yes |
| Videófelvétel | igen |
| Képkockasebesség, fps (milyen felbontás mellett) | 17 (5280x3954 mellett), 192 (584x438 mellett), 67 (1760x1316 mellett), 56 (2640x1976 mellett), 17 (3952x3952 mellett) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Fehéregyensúly | kézi, automata |
| Expozíció-szabályozás | kézi, automata |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Szoftver | MAGUS View |
| Kimenet | USB 3.0, 5 Gb/s |
| Rendszerkövetelmények | Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Váz | tömör alumínium |
| Kamera tápellátása | egyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhez |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
