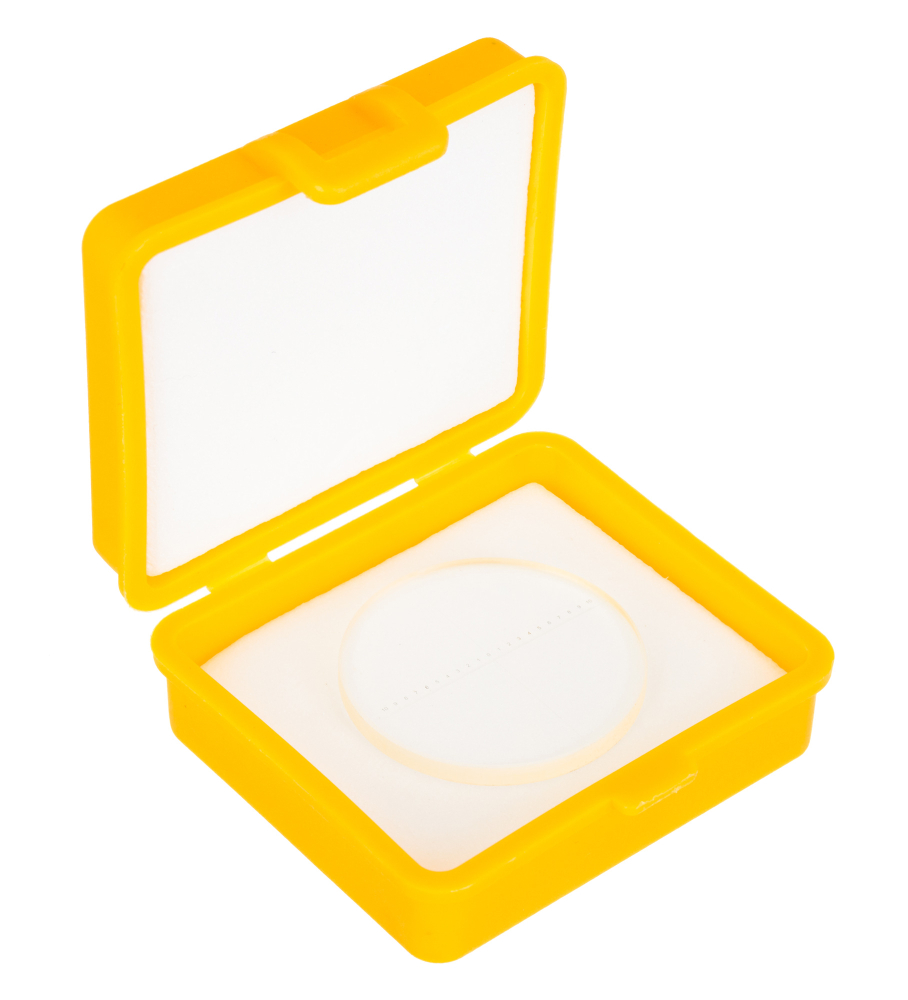

Kalibrációs tárgylemez sztereomikroszkópokhoz.A kalibrációs tárgylemez (más néven tárgyasztal-mikrométer) a mikroszkóp nagyításának és lineáris látómezejének, valamint a szemlencseskálák és irányzékok osztásértékének a meghatározására szolgál.

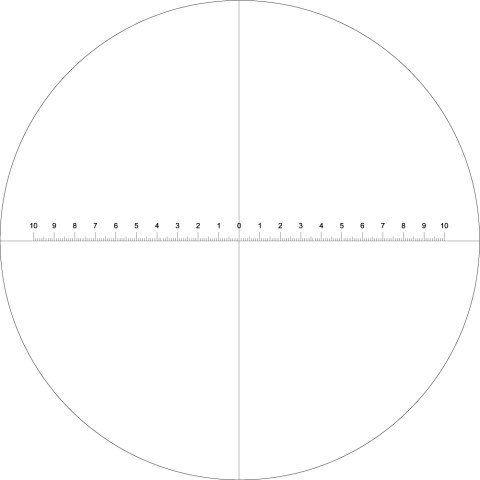

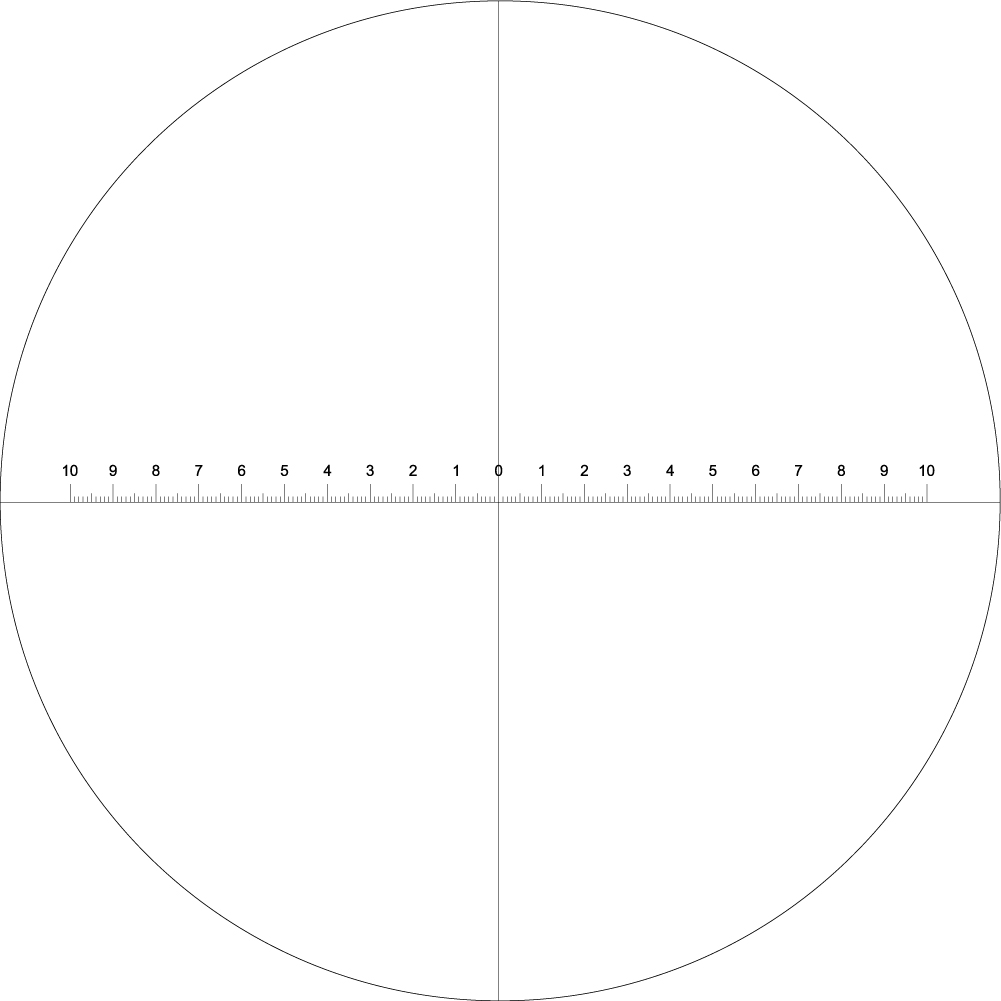

A tárgylemez mikrométeres skálájába 200 osztás van bemarva. A skála hossza 20 mm, osztása pedig 0,1 mm.
A tárgylemezzel és egy digitális kamerával bekalibrálható a képelemző szoftver az egyes objektívekhez.

A képelemző szoftver kalibrálása

A kalibrálást minden egyes objektívhez el kell végezni, amit a megfigyeléseknél használni fognak. A kalibrációs tárgylemezzel meghatározható a képelemző szoftver kalibrációs tényezője.

Kalibrálási eljárás:

1. Rögzítse a kalibrációs tárgylemezt a mikroszkóp tárgyasztalán.
2. Válassza ki a kívánt objektívet, és állítsa maximálisra a kamera felbontását.
3. Amikor a skála képe kontrasztosan látszódik a monitor képernyőjén, rögzítse a képet.
4. Válassza a "Kalibrálás" módot a képelemző szoftverben.
5. Az egérrel kattintva határozza meg a maximális látható távolságot a skála első és utolsó osztása között.
6. A kapott skálaméretet adja meg a képelemző szoftverben valós egységekben.
7. Adja meg a kalibrációs nevet az aktuális objektívnagyítás meghatározásával.
8. Ellenőrizze az eredményt: "Mérés" módban mérje meg a kalibrációs tárgylemez skáláinak néhány osztását valós egységekben.
9. A képelemző szoftver a kiválasztott névvel elmenti a kalibrációs tényezőt. Ezt követően automatikusan átváltja az eredményeket a kiválasztott mértékegységekre.

A szemlencseskála kalibrálása

A szemlencseskála kalibrálását minden egyes objektívhez el kell végezni, amit a megfigyeléseknél használni fognak. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.

Az egyes objektívek számítása a következő képlettel történik:
Е=ТL/A, ahol:
E – a szemlencse osztásértéke
Т – a tárgyasztalnak a tárgyasztal-mikrométeren meghatározott osztásértéke (0,1 mm)
L – a tárgyasztal-mikrométer osztásainak a száma
А – a szemlencseskála osztásainak a száma.

Az egyes objektíveknél a szemlencse skálájának osztására kapott értékeket fel kell jegyezni.

Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.
